620 STANDARD

Max beam length

4 - 5 m

Opening time

3.5 - 4.5 s

Use frequency

70%

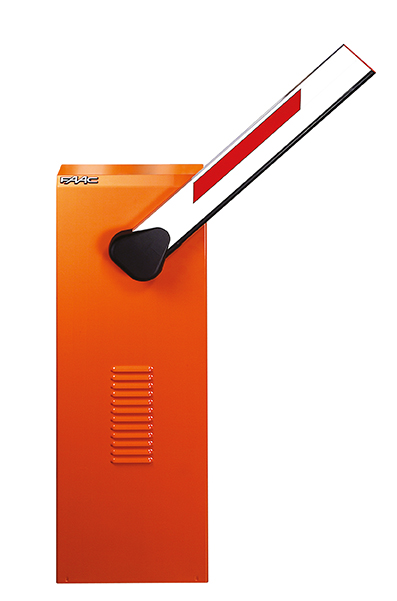

BỘ ĐK THANH CHẮN XE BARRIER 620 STANDARD

  • Bộ vận hành thủy lực với nút đóng mở
  • Lý tưởng cho lưu lượng truy cập chuyên sâu nhưng không liên tục
  • Giảm tốc điện tử được cấp bằng sáng chế, có thể báo hiệu trạng thái của rào cản cho hệ thống quản lý giao thông
  • Phát hành bên ngoài với chìa khóa hình tam giác.
  • Tự động, bán tự động, bãi đỗ xe, chung cư và logic "tùy chỉnh"
  • Máy dò tích hợp, hai kênh độc lập
  • BUS Công nghệ
  • Thanh chắn tròn, hỗ trợ đèn

Có thể bạn quan tâm: B680 H   640   B614

THÔNG SỐ KỸ THUẬT

Mã hàng 620 Standard
Nguồn điện 230V~ 50 Hz
Moto điện Một pha không đồng bộ
Tốc độ quay moto 1400 rpm
Nguồn điện tối đa 220 W
Momen xoắn cực đại 0 ÷ 220 / 0 ÷ 180 Nm
Công suất đơn vị bơm động cơ 0.75-1 lpm
Chất liệu Steel
Xử lý bề mặt Mạ kẽm nhúng nóng, sơn polyester RAL 2004
Encoder Không - Thiết bị an toàn thủy lực chống va chạm
Loại giảm tốc Điện tử - có thể điều chỉnh bằng cam
Loại thanh chắn Hình chữ nhật - Hình chữ nhật có hàng rào - Có khớp nối - Hình tròn - Trụ tròn
Nhiệt độ vận hành xung quanh -20 °C ÷ +55 °C
Nhiệt độ bảo vệ 120°C
Lớp bảo vệ IP44
Tải trọng 73 Kg
Kích cỡ (WxDxH) 350 x 170 x 1080 mm

MÔ HÌNH



Mã hàng

Sử dụng

Thiết bị điện tử

Thanh chắn tối đa

Thời gian mở

Tần số hoạt động

620 standard L/R

5 m

3.5 s (3m)
4.5 s (4m)

70%

624BLD incorporated

620 standard articulated L/R

4 m (articulated)

3.5 s (3m)
4.5 s (4m)

70%

624BLD incorporated

Gói 620 Tiêu chuẩn bao gồm: Thân thanh chắn - cho dầm hình chữ nhật / tròn / xoay tròn / tròn S (620 Tiêu chuẩn) - cho dầm hình chữ nhật, có khớp nối (620 Tiêu chuẩn khớp nối), hệ thống truyền chuyển động thủy lực với lò xo cân bằng, phụ kiện lắp đặt, chìa khóa hình tam giác.

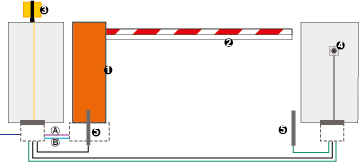

HƯỚNG DẪN LẮP ĐẶT



__logo__WireViolet__ __logo__A__ Low voltage cabling

__logo__WireBlack__ 3x0.50 mm2 cable

__logo__WireGreen__ 2x0.50 mm2 cable

__logo__WireCyan__ __logo__B__ Power cabling (230V)

__logo__WireBlue__ 2x1.5 mm2 +T cable

__logo__WireYellow__ 2x1.5 mm2cable



Ref

Q.ty

Description

Item code

1

1

620 Standard barrier

1046228

1

1

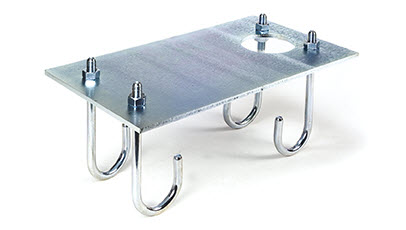

Foundation plate

490058

1

1

Plug in receiver 1 channel RP 433 SLH

787824

2

1

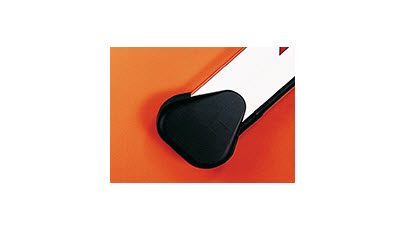

beam bracket for rectangular beams

428342

2

1

Standard rectangular beam - Length 4815 mm

428091

3

1

FAACLIGHT 230V flashing light

410013

4

1

Key operated button T10

401010001-36

4

1

Plastic enclosure to be walled in

720086

5

1

PHOTOSWITCH pair of photocells

785152

5

2

Low aluminium column

401028

5

2

Foundation plate for aluminium column

737630

__

1

XT2 433 SLH LR 2-channel transmitter

787007

PHỤ KIỆN VÀ LINH KIỆN

Electronic control boards

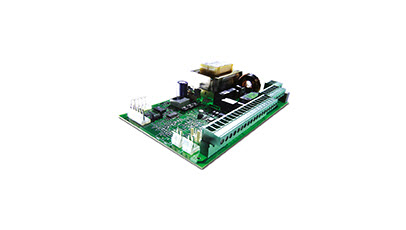

624BLD electronic control board (incorporated in automation) Thông tin chi tiết

Item code: 2022715

Common accessories for all applications

Hedge kit length 2 m

Item code: 428441

Hedge kit length 3 m

Item code: 428446

Fork support

Item code: 728487

Support plate for fork

Item code: 737621

Foundation plate

Item code: 490073

End pivoting foot

Item code: 428442

S/L Round beam light connection kit

Item code: 390992

Luminous cord 11 m pack

Item code: 390993

Adhesive reflector kit

Item code: 490117

Luminous cord 5 m pack

Item code: 390111

Anti-panic unit

Item code: 401051

Anti-vandalism valve

Item code: 401066

Supplementary triangular release key (10 pc. pack)

Item code: 713002

Foundation plate

Item code: 490058

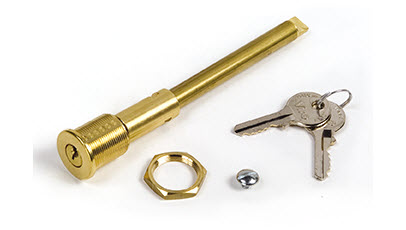

Release lock with customised key (from no.1 to no.36)

Item code: 424641-76

Rectangular beams and specific accessories

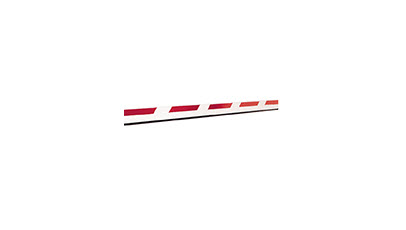

Standard rectangular beam
Length 1815 mm

Item code: 428087

Standard rectangular beam
Length 2315 mm

Item code: 428088

Standard rectangular beam
Length 2815 mm

Item code: 428089

Standard rectangular beam
Length 4815 mm

Item code: 428091

Standard rectangular beam
Length 3815 mm

Item code: 428090

beam bracket for rectangular beams

Item code: 428342

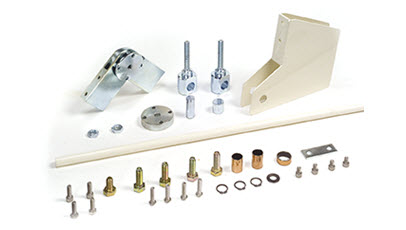

Articulation kit - H max ceiling 3 m
(only for standard rectangular bars)

Item code: 428137

Round beams S and specific accessories

Round S bars - Ø 75 mm
(adhesive labels not included)
Length 2300 mm

Item code: 428045

Round S bars - Ø 75 mm
Length 5000 mm

Item code: 428002

Round S bars - Ø 75 mm
(adhesive labels not included)
Length 4330 mm

Item code: 428043

Round S bars - Ø 75 mm
(adhesive labels not included)
Length 3300 mm

Item code: 428042

beam bracket for 615/620 round S beams

Item code: 428445

615 Round beam light connection kit

Item code: 390081

Pivoting round beams and specific accessories

Round pivoting bars
Length: 2500 mm

Item code: 428175

Round pivoting bars
Length: 3000 mm

Item code: 428176

beam bracket for pivoting round beams - (STAINLESS STEEL)

Item code: 428163

Breakthrough sensor for round pivoting bars

Item code: 390828
