620 RAPID
Max beam length
3 - 3.8 m
Opening time
2 - 3 s
Use frequency
Continuous use

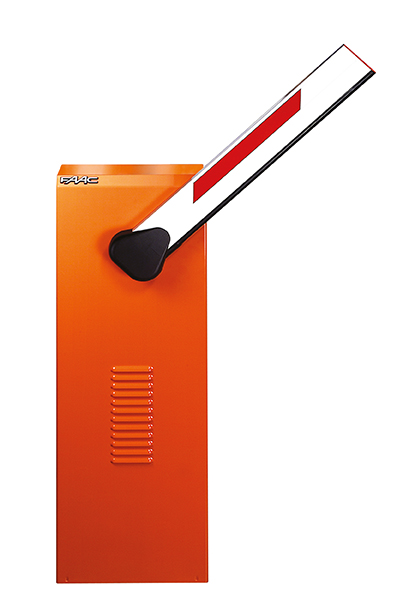

BỘ ĐK THANH CHẮN XE BARRIER 620 RAPID (FAST)
- Bộ vận hành thủy lực với nút đóng mở
- Lý tưởng cho giao thông cường độ cao
- Giảm tốc điện tử
- Trạng thái của thanh chắn có thể báo hiệu cho hệ thống điều khiển giao thông
- Tự động, bán tự động, logic bãi giữ xe
- Chìa khóa hình tam giác bên ngoài
- Tích hợp tích hợp với 2 kênh độc lập
- Công nghệ bus
- Thanh chắn hình tròn có hỗ trợ ánh sáng
THÔNG SỐ KỸ THUẬT
| Mã hàng | 620 Rapid |
| Nguồn điện | 230V~ 50 Hz |
| Moto điện | Một pha ko đồng bộ |
| Tốc độ quay moto | 1400 - 2800 rpm |
| Nguồn tối đa | 220 W |
| Momen xoắn cực đại | 0 ÷ 150 / 0 ÷ 140 Nm |
| Công suất đơn vị bơm động cơ | 1.5 - 2 lpm |
| Chất liệu | Thép |
| Xử lý bề mặt | Mạ kẽm nhúng nóng, sơn polyester RAL 2004 |
| Encoder | Không - thiết bị an toàn thủy lực chống va chạm |
| Loại giảm tốc | Điện tử, có thể điều chỉnh bằng cams/td> |
| Loại thanh chắn | Hình chữ nhật, khớp tròn, vòng xoay |
| Nhiệt độ môi trường vận hành | -20 °C ÷ +55 °C |
| Bảo vệ ở nhiệt độ | 120°C |
| Lớp bảo vệ | IP44 |
| Tải trọng | 73 Kg |
| Kích cỡ (WxDxH) | 350 x 170 x 1080 mm |
MÔ HÌNH
|
Mã hàng |
Sử dụng |
Thiết bị điện tử |
||
|---|---|---|---|---|
|
Thanh chắn tối đa |
Thời gian mở |
Tần suất hoạt động |
||
|
620 Rapid L/R |
3.8 m |
2 s (3m) |
Continuous use |
624BLD incorporated |
|
620 Rapid |
3 m (articulated) |
3 s |
Continuous use |
624BLD incorporated |
Gói 620 Rapid bao gồm: Thân thanh chắn - cho dầm chữ nhật / tròn / xoay tròn / tròn S (620 Rapid) - cho dầm hình chữ nhật, có khớp nối (620 Rapid), hệ thống truyền chuyển động thủy lực với lò xo cân bằng, phụ kiện lắp đặt, chìa khóa hình tam giác.

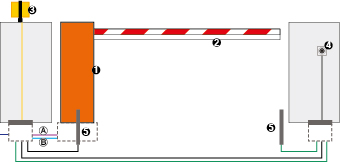

HƯỚNG DẪN LẮP ĐẶT
Low voltage cabling
3x0.50 mm2 cable
2x0.50 mm2 cable
Power cabling (230V)
2x1.5 mm2 +T cable
2x1.5 mm2cable
|
Ref |
Q.ty |
Description |
Item code |
|---|---|---|---|
|
1 |
1 |
620 Rapid barrier |
1046358 |
|
1 |
1 |
Foundation plate |
490058 |
|
1 |
1 |
Plug in receiver 1 channel RP 433 SLH |
787824 |
|
2 |
1 |
beam bracket for rectangular beams |
428342 |
|
2 |
1 |
Standard rectangular beam - Length 3815 mm |
428090 |
|
3 |
1 |
FAACLIGHT 230V flashing light |
410013 |
|
4 |
1 |
Key operated button T10 |
401010001-36 |
|
4 |
1 |
Plastic enclosure to be walled in |
720086 |
|
5 |
1 |
PHOTOSWITCH pair of photocells |
785152 |
|
5 |
2 |
Low aluminium column |
401028 |
|
5 |
2 |
Foundation plate for aluminium column |
737630 |
|
__ |
1 |
XT2 433 SLH LR 2-channel transmitter |
787007 |
PHỤ KIỆN VÀ LINH KIỆN
Electronic control boards

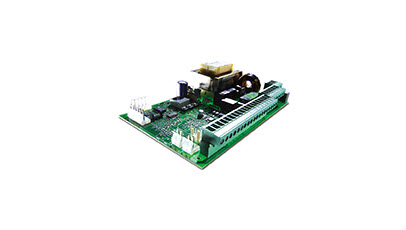

624BLD electronic control board (incorporated in automation)
Thông tin chi tiết
Item code: 2022715
Common accessories for all applications
Fork support
Item code: 728487
Support plate for fork
Item code: 737621
Foundation plate
Item code: 490073
S/L Round beam light connection kit
Item code: 390992
Luminous cord 11 m pack
Item code: 390993
Adhesive reflector kit
Item code: 490117
Luminous cord 5 m pack
Item code: 390111
Anti-panic unit
Item code: 401051
Anti-vandalism valve
Item code: 401066
Supplementary triangular release key (10 pc. pack)
Item code: 713002

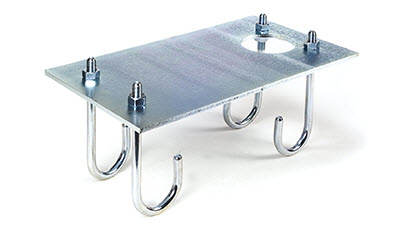

Foundation plate
Item code: 490058

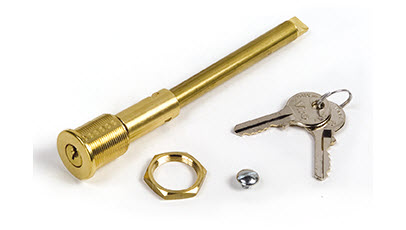

Release lock with customised key (from no.1 to no.36)
Item code: 424641-76
Rectangular beams and specific accessories

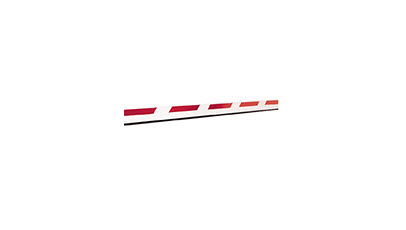

Standard rectangular beam Length 1815 mm
Item code: 428087
Standard rectangular beam Length 2315 mm
Item code: 428088
Standard rectangular beam Length 2815 mm
Item code: 428089
Standard rectangular beam Length 3815 mm
Item code: 428090
beam bracket for rectangular beams
Item code: 428342
Round beams S and specific accessories
Round S bars - Ø 75 mm (adhesive labels not included) Length 2300 mm
Item code: 428045
Round S bars - Ø 75 mm (adhesive labels not included) Length 3300 mm
Item code: 428042
beam bracket for 615/620 round S beams
Item code: 428445
Pivoting round beams and specific accessories

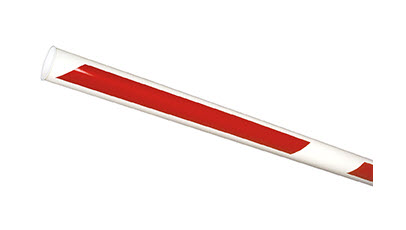

Round pivoting bars Length: 2500 mm
Item code: 428175
Round pivoting bars Length: 3000 mm
Item code: 428176
beam bracket for pivoting round beams - (STAINLESS STEEL)
Item code: 428163

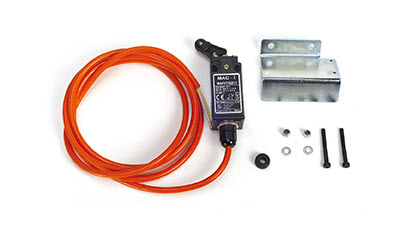

Breakthrough sensor for round pivoting bars
Item code: 390828
Spares
If you are interested in a spare part, go to the spare parts area. ATTENTION: (The area will not be
Item code:
