615 BPR

Max beam length

2.5 - 5 m

Opening time

3 - 5.7 s

Use frequency

40 - 50%

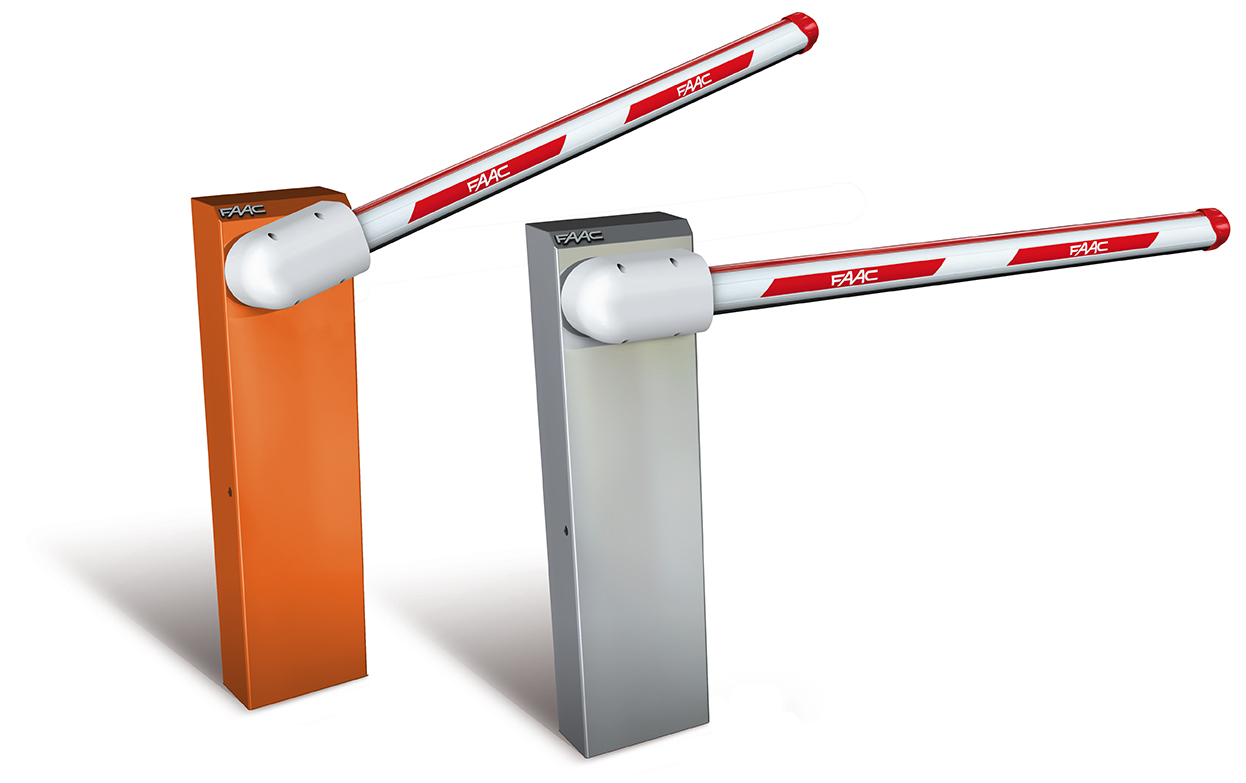

BỘ ĐK THANH CHẮN XE BARRIER 615 BPR

  • Bộ điều khiển thủy lực với khóa đóng mở.
  • Lý tưởng cho tần suất vận chuyển trung bình và để kiểm soát các khu vực tư nhân vừa và nhỏ.
  • Phiên bản tiêu chuẩn được trang bị công tắc hành trình và thiết bị an toàn thủy lực chống nghiền
  • Gói 615 bao gồm: thân thanh chắn, hệ thống truyền động thủy lực hoàn chỉnh với bộ điều khiển thủy lực và pít-tông tác động kép, phụ kiện lắp đặt, chìa khóa nhả tam giác.

Có thể bạn quan tâm: B680 H   640   B614

THÔNG SỐ KỸ THUẬT

Mã hàng
615BPR Standard
615BPR Rapid
Nguồn cấp 230V~ 50 Hz
Moto điện Asynchronous single phase
Tốc độ quay động cơ
1,400 rpm
2800 rpm
Công suất tối đa 220 W
Momen xoắn cực đại
0 รท 400 Nm
0 รท 300 Nm
Công suất đơn vị bơm động cơ
1.5 lpm
3 lpm
Chất liệu Steel
Xử lý bề mặt Loại xử lý Mạ kẽm epoxy 100 micron + sơn polyester RAL 2004 - RAL 9006
Encoder Thiết bị an toàn thủy lực chống nghiền
Loại giảm tốc Điện tử - Có điều chỉnh
Thanh chắn Hình chữ nhật
Bảo vệ nhiệt 120°C
Cooling -
Lớp bảo vệ IP44
Tải trọng 34 Kg
Loại dầu FAAC HP OIL
Kích thước (WxDxH) 270 x 140 x 1015 mm

MÔ HÌNH



Mã hàng

Sử dụng

Thiết bị điện từ

Mã code

Độ dài thanh chắn tối đa

Thời gian mở

Tấn số sử dụng

615BPR Standard Orange RAL 9004

5.0 m

5.7 s

50%/p>

615BPR incorporated

104906

615BPR Standard Grey RAL 9006

5.0 m

5.7 s

50%/p>

615BPR incorporated

104910

615BPR Rapid Orange RAL 9004

2.5 m

3 s

40%/p>

615BPR incorporated

104907

615BPR Rapid Grey RAL 9006

2.5 m

3 s

40%/p>

615BPR incorporated

104911

Gói 615 bao gồm: thân thanh chắn, hệ thống truyền động thủy lực hoàn chỉnh với bộ điều khiển thủy lực và pít-tông tác động kép, phụ kiện lắp đặt, chìa khóa nhả tam giác.

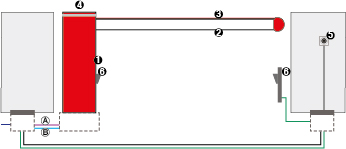

HƯỚNG DẪN LẮP ĐẶT



__logo__WireViolet__ __logo__A__ Low voltage cabling

__logo__WireBlack__ 3x0.50 mm2 cable

__logo__WireGreen__ 2x0.50 mm2 cable

__logo__WireCyan__ __logo__B__ Power cabling (230V)

__logo__WireBlue__ 2x1.5 mm2 +T cable



Ref

Q.ty

Description

Item code

1

1

B680H barrier

104680

1

1

Red cabinet RAL 3020

416016

1

1

Foundation plate

490139

1

1

Pocket and balancing L spring

428437

1

1

Plug in receiver 1 channel RP 433 SLH

787824

2

1

Joint L

428616

2

1

Initial beam L - Length 4 m

428048

2

1

Final beam L - Length 4.3 m

428051

2

3

Adhesive reflector kit

490117

3

1

S/L Round beam light connection kit

4390992

3

1

Luminous cord 11 m pack

390993

4

1

Integrated flashing traffic light

410022

5

1

Key operated button T10

401010001-36

6

1

XP 15 B pair of photocells

785149

6

1

Column (Max H 628 mm)

401039

6

1

Foundation plate for column

737637

__

1

Fork support for round S/L beam

728487

__

1

Support plate for fork

737621

__

1

XT2 433 SLH LR 2-channel transmitter

787007

PHỤ KIỆN VÀ LINH KIỆN

Electronic control boards

615BPR electronic control board
(incorporated in automation) Thông tin chi tiết

Item code:

Common accessories for all applications

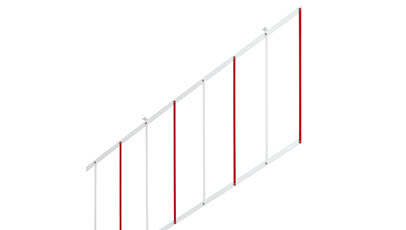

Hedge kit length 2 m

Item code: 428441

Hedge kit length 3 m

Item code: 428446

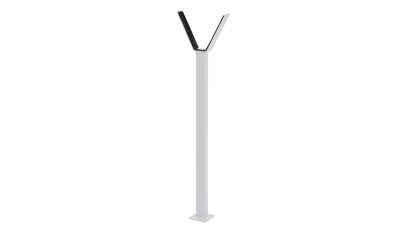

Fork support

Item code: 728487

Support plate for fork

Item code: 737621

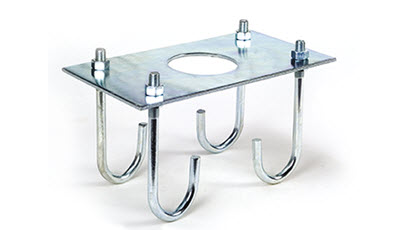

Foundation plate

Item code: 490073

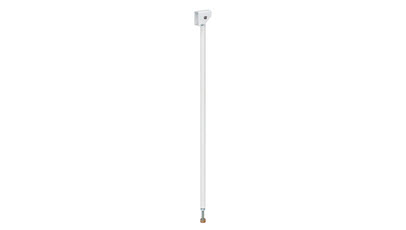

End pivoting foot

Item code: 428442

Luminous cord 11 m pack

Item code: 390993

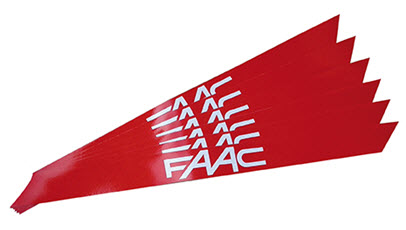

Adhesive reflector kit

Item code: 490117

Luminous cord 5 m pack

Item code: 390111

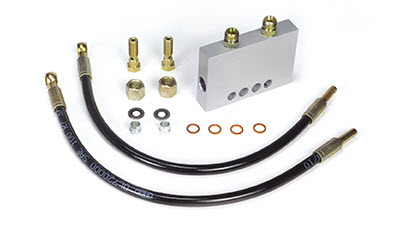

Anti-vandalism valve

Item code: 401066

Supplementary triangular release key (10 pc. pack)

Item code: 713002

Round beams S and specific accessories

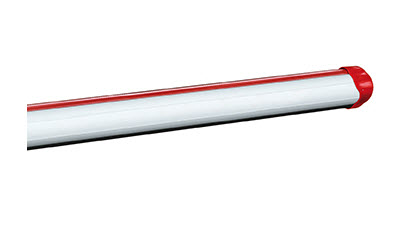

Round S bars - Ø 75 mm
(adhesive labels not included)
Length 2300 mm

Item code: 428045

Round S bars - Ø 75 mm
(adhesive labels not included)
Length 4330 mm

Item code: 428043

Round S bars - Ø 75 mm
(adhesive labels not included)
Length 3300 mm

Item code: 428042

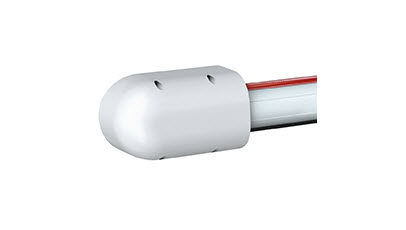

beam bracket for 615/620 round S beams

Item code: 428445

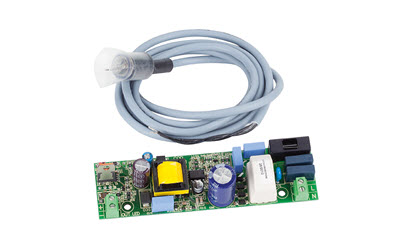

615 Round beam light connection kit

Item code: 390081

Balancing springs for round beams S

Item code:

Balancing springs for round beams S with lights Thông tin chi tiết

Item code:

Spares

If you are interested in a spare part, go to the spare parts area. ATTENTION: (The area will not be

Item code:
